radioricevitore

ca. 1953 - ca. 1953
Philips (1891-2003 Ca.)
1891-2003 ca.

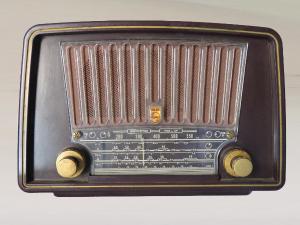

Apparecchio radio midget con mobile compatto ad andamento orizzontale in bachelite con forma trapezoidale e bordi arrotondati.\nLa parte superiore della parete frontale è occupata dall'altoparlante magnetodinamico coperto da un tessuto bordeaux a sua volta coperto da una maschera in materiale plastico trasparente a strisce nella parte davanti all'altoparlante e piena nella parte sottostante. Sulla parte piena è inserita la scala di sintonia con scale lineari con indicate le lunghezze d'onda e le frequenze. Dietro è visibile l'indice indicatore. Ai lati delle scale sono presenti due manopole doppie una per accensione/ spegnimento/ regolazione del volume e cambio tono e l'altra per selezione della gamma d'onda e sintonizzazione. Sul pannello posteriore sono presenti presa fono, per antenna, per alimentazione.\nSul retro, sotto ad una griglia protettiva, è visibile il circuito supereterodina ZF/IF 452KHz con sei circuiti accordati in modulazione di ampiezza (AM), 5 valvole serie U con filamento per alte tensioni (senza trasformatore), oltre all'altoparlante. Dal retro fuoriescono il cavo di collegamento all'alimentazione.
